A tecnologia Twiist

No centro da tecnologia TWIIST está um sensor 3D de efeito Hall, montado numa placa eletrônica e acoplado a um campo magnético gerado por um íman helicoidal. Esta concepção permite que o sensor se mova livremente dentro do íman de forma linear.

Medindo a variação do ângulo do vetor do campo magnético ao longo do alojamento cilíndrico, é possível determinar a posição exata do circuito integrado de Hall e por consequência, medir com precisão o deslocamento. Essa abordagem permite uma maior escalabilidade do comprimento do sensor do que as implementações multi-chip Hall tradicionais.

A tecnologia TWIIST é patenteada, garantindo exclusividade e inovação sem concorrência no setor.

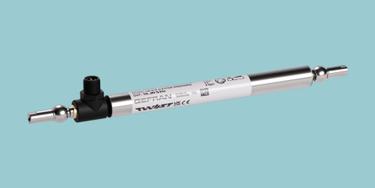

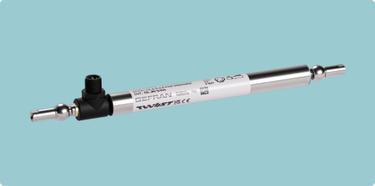

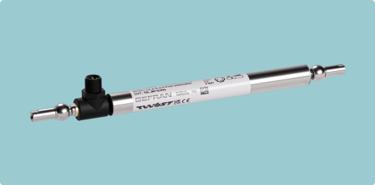

Sensores de posição Twiist

Os sensores LS-A, LM-L e LM-C oferecem uma versatilidade excecional graças às suas saídas analógicas e digitais, que incluem FULL-Redundant, IO-Link e CANopen. Essa adaptabilidade torna-os ideais para cumprir os requisitos da Indústria 4.0 e para a utilização em veículos móveis.

A transmissão digital das variáveis do processo, como a posição, a velocidade angular e a aceleração, é efetuada com elevado desempenho assegurando uma aquisição de dados precisa e uma resposta rápida às variações de posição. Isso torna os transdutores da série TWIIST particularmente eficazes em contextos que requerem precisão e capacidade de resposta, fornecendo resultados fiáveis e antecipados. Os sensores estão disponíveis com cursos (F.S.) que variam de 50 a 900 mm e oferecem uma linearidade típica de 0,15% F.S. e uma repetibilidade de posição de 0,05% F.S.

Estes sensores foram concebidos para suportar condições de temperatura extremas, funcionando eficazmente numa gama de -40 a +85 °C. Isso assegura a sua integridade e funcionalidade mesmo em condições extremas, mantendo um desempenho fiável e constante. Além disso, oferecem numerosas opções de ligação mecânica, incluindo juntas de auto-alinhamento para simplificar a instalação, facilitando a integração em diferentes aplicações.

Autocorreção

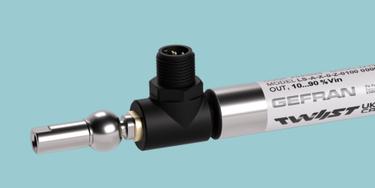

Graças à presença de juntas de fixação, os possíveis desalinhamentos mecânicos durante a instalação ou o manuseio das peças são corrigidos automaticamente. Isso assegura medições precisas e repetitíveis, melhorando a fiabilidade e a precisão dos levantamentos.

Manutenção preditiva

A tecnologia TWIIST permite reconstruir uma trajetória tridimensional do efetor final da máquina monitorizada, utilizando dados brutos como o ângulo de inclinação, a aceleração e a velocidade. Essas informações, combinadas com os dados que podem ser obtidos a partir das variantes IO-Link e CANopen, permitem implementar um controle aprofundado das máquinas onde estão instalados. Além disso, a capacidade de cálculo incorporada do sensor fornece informações úteis para o processamento subsequente na periferia ou na nuvem, adaptando-se às diferentes necessidades de automatização.

Impermeabilização

A tecnologia TWIIST, baseada no efeito Hall, é, por definição, sem contato, o que a torna imune ao desgaste das peças mecânicas. A parte eletrônica está contida num perfil de alumínio impermeável ao pó e aos líquidos circundantes. Isso garante uma maior duração e fiabilidade do sensor, mesmo em ambientes agressivos.

Facilidade de atualização

A atualização do firmware através do bootloader nas versões IO-Link e CANopen permite uma atualização rápida e fácil diretamente no local. Essa característica assegura que o sensor TWIIST seja sempre atualizado com as últimas correções e melhorias disponíveis.
